電波法のスプリアス測定の基礎　＜第4弾＞

スプリアス規格改定で定義された「帯域外領域」と「スプリアス領域」とは？

第1弾で触れましたが、国内では2005年12月1日から無線設備のスプリアスの許容値に対する規格

（技術基準等の関係省令及び関係告示）が改正されました。

第1弾：新スプリアス規格ってなに？旧規格との違いは？（2017年9月号）

改めて、測定する周波数範囲に関する改正のポイントは以下２つになります。

①「下限周波数」と「上限周波数」を明確化

②「必要周波数帯幅（BN）」「帯域外領域」「スプリアス領域」の3つの領域を定義（図１参照）

第4弾では、「帯域外領域」と「スプリアス領域」について紹介します。

「帯域外領域」は、被測定物を 無変調状態 に切り替えてから測定します。
「スプリアス領域」は、被測定物を 変調状態 に切り替えてから測定します。

被測定物の信号状態が異なるだけでなく、それぞれ測定する周波数範囲も異なるので

スペクトラムアナライザを用いて測定する際には、それぞれの領域の境界を把握しておく必要があります。

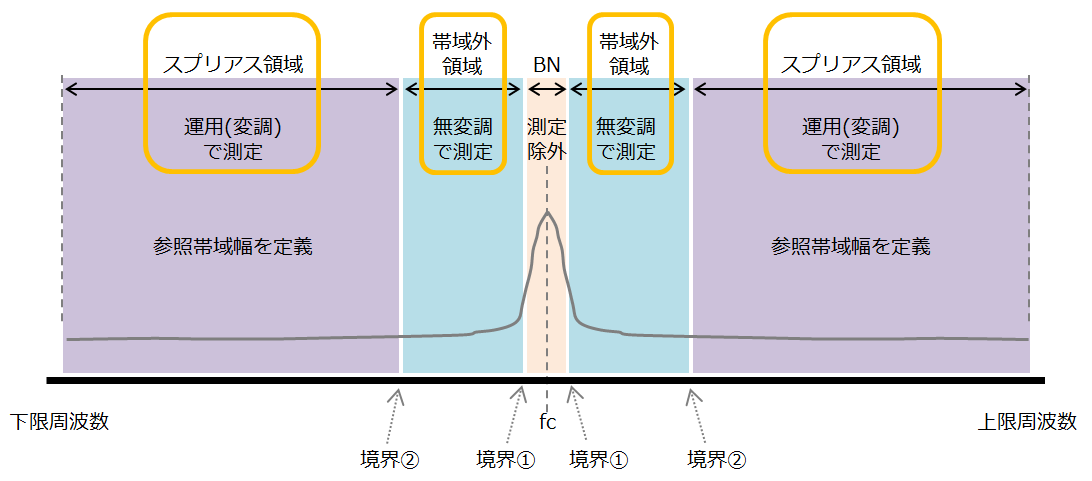

図１：必要周波数帯幅（BN）・帯域外領域・スプリアス領域の定義

（画像はクリックして拡大可能）

「帯域外領域」と「スプリアス領域」の周波数範囲：

【図1 境界①の説明】

はじめに「帯域外領域」の周波数範囲は、どこからどこまででしょうか？

図１を見ると「帯域外領域」は搬送波周波数（fc）を中心として上下方向のすぐ近くの周波数範囲です。

ただし「必要周波数帯幅（BN）」を除きます。

つまり 「帯域外領域」「必要周波数帯幅（BN）」の境界は、「fc ± BN/2」ということが分かります。

【図1 境界②の説明】

次に 「帯域外領域」と「スプリアス領域」の境界の周波数はどのように決まるのでしょうか？

表１は、総務省の無線設備規則・別表第3号から引用したものです。

搬送波周波数（fc）と必要周波数帯幅（BN）が分かれば、表1に従って「帯域外領域」と

「スプリアス領域」の境界の周波数を確認できます。　※一部例外があります。

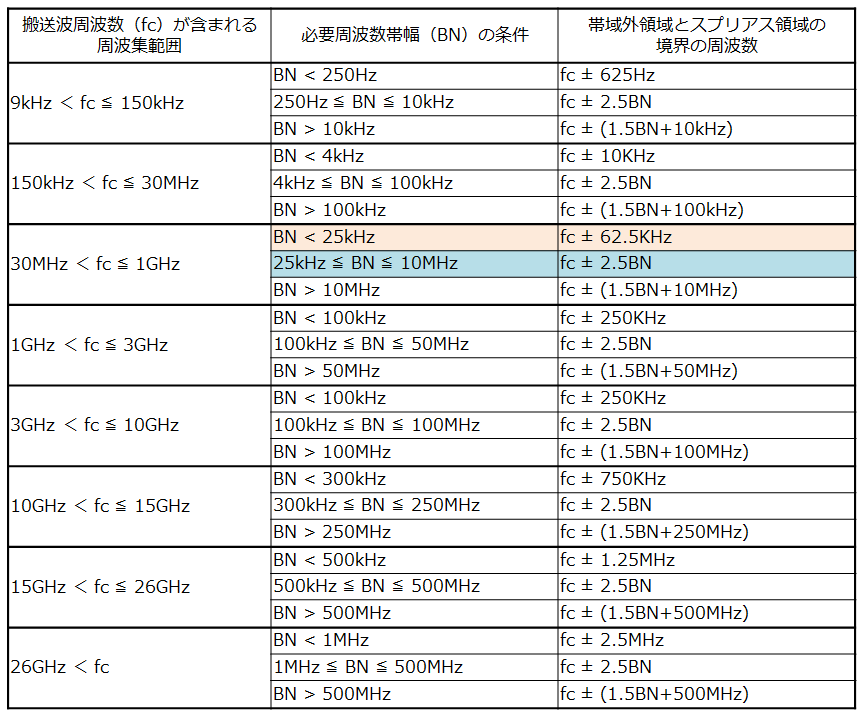

表１：帯域外領域とスプリアス領域の境界の周波数

境界の周波数は、搬送波周波数（fc）と必要周波数帯幅（BN）により決まります。

（画像はクリックして拡大可能)

例えば、搬送波周波数（fc）400MHz帯、必要周波数帯幅（BN）12.5kHz の業務用無線機であれば、
「fc±62.5kHz」が境界になります。＜表1:橙部分参照＞

また、搬送波周波数（fc）920MHz帯、必要周波数帯幅（BN）100kHz の IoTシステムであれば、

「fc±2.5BN ＝ fc±2.5×100kHz ＝ fc±250kHz」が境界になります。＜表1:青部分参照＞

最後に「スプリアス領域」です。これは図１のように「下限周波数※1」から「上限周波数※1」の

周波数範囲ですが、「必要周波数帯幅（BN）」と「帯域外領域」 を除きます。

※1：詳細は、第3弾をご覧ください。

第3弾：スプリアス規格改定で定義された下限/上限周波数とBNとは？（2019年12月）

※本記載内容は2020年2月1日現在のものです。
