通信デバイスの開発製造に必須！ "BERT" とは？

1.   BERTとは

BERTとは、Bit Error Rate Tester(ビット誤り率検出器)の略で、

PPG（Pulse Pattern Generator パターン発生器）とED（Error Detector　誤り検出器）の事です。

ただしED（Error Detector　誤り検出器）単体の事をBERTと呼ぶケースもありますので、注意が必要です。

ディジタル伝送システムの様々な通信デバイスが、送信データに対して発生するエラーレート（ビット誤り率）を評価する測定器です。

通信デバイスによるエラーの発生が多ければ、安定した通信を実現することができません。

BERTは、高品質の通信デバイスを開発、製造するために必須の測定器です。

BERTは、図に示したように、PPG（Pulse Pattern Generator パターン発生器）から、

測定対象であるDUT(Device Under Test 被測定物)へ高速のビット列データを入力し、

DUTを通過して出力されたビット列データをED（Error Detector）に入力することで、エラーの有無をビット誤り数やビット誤り率として表示します。

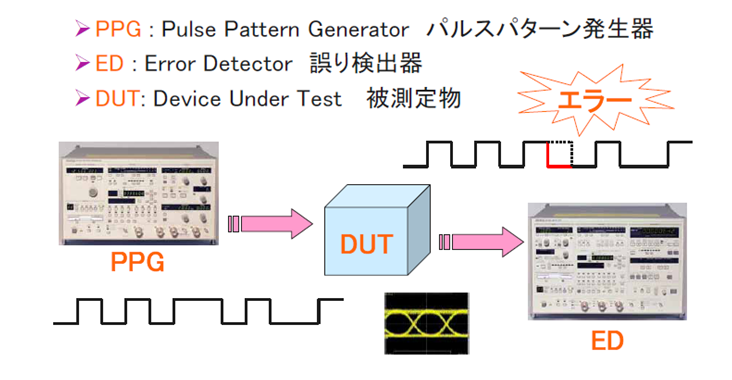

 図1　BERTとは

 (画像はクリックして拡大可能)

2.   BERT機器の市場

BERTの測定対象は様々です。

電気信号を光信号に変換したり、光信号を電気信号に変換する光モジュールや光トランシーバ。伝送媒体である光ファイバ。

伝送装置内のバックプレーンと呼ばれる機器内伝送、PON（Passive Optical Network）と呼ばれる光伝送システム。

最近ではAOC（Active Optical Cable）と呼ばれる光モジュールと光ファイバが一体となったデバイスが測定の対象です。

これら高速通信に欠かせないデバイスは、高速のビット列に対して高い信頼性を持たねばなりません。

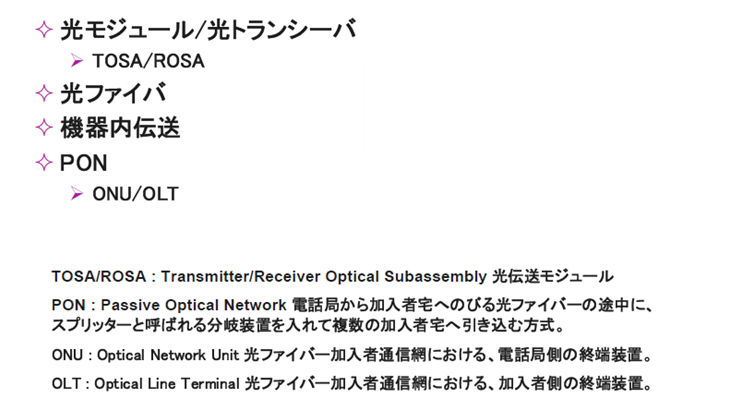

図2　BERT機器の市場

 (画像はクリックして拡大可能)

3.   BERT機器と方式測定器との違い

一方で通信システムを評価する機器に、EtherテスタやSDH/SONETテスタなどの方式測定器があります。

通信システムを評価するBERTと方式測定器の違いはなんでしょうか？

一言で言えば、方式測定器は伝送装置を測定対象とし、BERTは伝送装置、伝送システムを構成する要素（デバイス）を評価します。

伝送機器はEtherやSDH/SONETなどの決められたフレームによって通信が実施されており、

方式測定器はフレーム付の実伝送信号を測定対象である伝送機器に送り、エラーレートなどの各種評価を通じて伝送装置の性能を評価します。

規格に沿った性能試験ですので、測定ビットレートや信号レベルは規格で決まった値を使うので固定です。

一方BERTは、伝送装置を構成するデバイスや伝送路を評価するため、DUTの性能限界を評価することが目的ですので、

ビットレートも可変、信号レベルも可変となります。

またDUTにインプットするビット列は、フレームが不要な場合や必要な場合などDUTによって異なります。

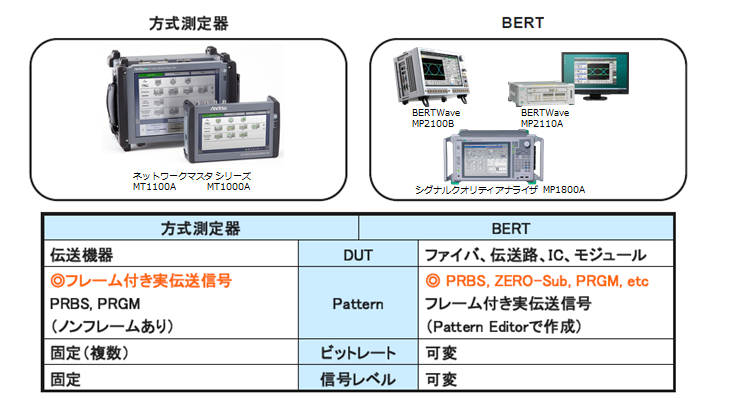

図3　BERT機器と方式測定器の違い

 (画像はクリックして拡大可能)

※本記載内容は2017年5月1日現在のものです。
